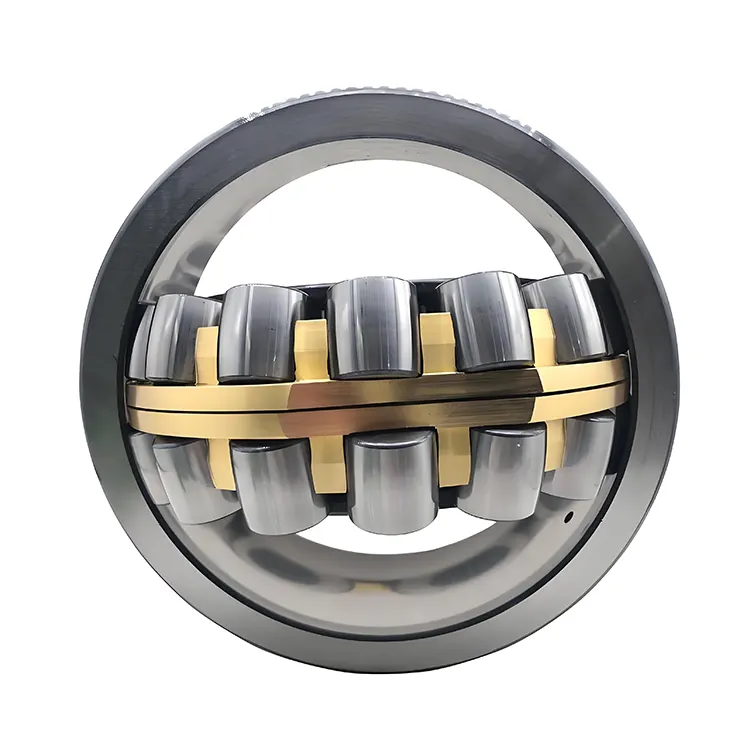

Rodamiento de rodillos esféricos de la pantalla del agitador

El cojinete de rodillo esférico de la pantalla de agitador de alta calidad producido por Komel Company adoptan un diseño de rodillo de doble fila, que puede tener cargas radiales relativamente grandes y también una cierta cantidad de cargas axiales bidireccionales, que cumple con los complejos requisitos de carga generados durante la operación de las pantallas vibrantes.

Spherical Raceway: la pista de carreras del anillo exterior es esférica, y el anillo interno tiene dos pistas de rodadura que están inclinadas en un cierto ángulo en relación con el eje del rodamiento. Esta estructura dota al Komel con un excelente rendimiento de autoalineación, lo que le permite adaptarse automáticamente a la desviación del eje o los errores de instalación. Incluso si el cuadro de pantalla experimenta una desviación significativa debido a la vibración, aún puede garantizar el funcionamiento normal entre todos los componentes y compensar el error de coaxialidad.

CAGA: Por lo general, una jaula de latón mecanizada es adoptada y guiada por el anillo exterior, que es adecuado para la situación con cargas excéntricas. También hay casos en los que se usa una jaula de acero estampada. Después del tratamiento con calor y endurecimiento de la superficie, se mejora su resistencia al desgaste. Para los rodamientos esféricos de gran tamaño para pantallas vibrantes, el anillo interno puede no tener costilla, y la costilla media está en la pista de carreras externa y está guiado a girar por la vía de pista externa.

Parámetro (especificación)

Sufijos

Diseño interno

BC: Rodamientos con una jaula de hierro fundido guiado por los rodillos, adecuados para los ejes principales de las turbinas eólicas.

CA/CAC: el anillo interno tiene costillas en ambos lados, con un anillo de guía guiado por la jaula y una jaula de latón mecanizada.

CC (J)/CJ: El anillo interno no tiene costilla, con un anillo de guía guiado por la jaula y dos jaulas de acero estampadas.

CCJA/EJA: El anillo interno no tiene costilla, con un anillo guía guiado por el anillo exterior y dos jaulas de acero estampadas.

CAF: Similar al tipo CA, pero con una jaula de acero mecanizada.

ECA/ECAC: jaula de latón mecanizada en forma de horquilla, el anillo interno tiene costillas en ambos lados, con un anillo de guía guiado por el anillo interno y un juego de rodillos mejorado.

Diseño externo (sellos, ranuras rápidas, etc.)

-Cs, -2cs: un lado o ambos lados están equipados con sellos de contacto NBR.

-CS2, -2CS2: un lado o ambos lados están equipados con sellos de contacto FKM.

-CS5, -2CS5: Un lado o ambos lados están equipados con sellos de contacto HNBR.

-Rs, -2rs: un lado o ambos lados están equipados con sellos de contacto NBR.

-RS5, -2RS5: un lado o ambos lados están equipados con sellos de contacto HNBR.

K: agujero cónico con un cono de 1:12.

K30: agujero cónico con un cono de 1:30.

Diseño de la jaula

F: jaula de acero mecanizada, guiada por el anillo interno.

FA: jaula de acero mecanizada, guiada por el anillo exterior.

J: jaula de acero estampada, guiada por el anillo interno.

JA: jaula de acero estampada, guiada por el anillo exterior.

MA: jaula de latón mecanizada, guiada por el anillo exterior.

Material y tratamiento térmico

235220: El anillo interno se endurece en caso de caso, y el orificio interno tiene un surco espiral.

HA3: El anillo interno está endurecido en caso de caso.

Precisión, autorización, precarga y operación tranquila

C08: La precisión rotacional cumple con el grado de tolerancia P5.

C083: C08 + C3.

C084: C08 + C4.

C2: El aclaramiento interno radial es más pequeño que el grado normal.

C3: El aclaramiento interno radial es mayor que el grado normal.

C4: El aclaramiento interno radial es mayor que C3.

C5: El aclaramiento interno radial es mayor que C4.

P5: La precisión dimensional y la precisión rotacional cumplen con el grado de tolerancia P5.

P6: La precisión dimensional y rotacional cumple con el grado de tolerancia P6.

P62: P6 + C2.

Lubricación

GEM9: lleno de 70–100% de la grasa SKF LGHB 2.

VT143: lleno de 25–45% de la grasa SKF LGEP 2.

VT143C: lleno de 70–100% de la grasa SKF LGEP 2.

W64: aceite sólido.

W: El anillo externo no tiene ritmo de lubricación y agujeros de lubricación.

W20: El anillo exterior tiene tres agujeros de lubricación.

W26: El anillo interno tiene seis agujeros de lubricación.

W33: El anillo exterior tiene una ranura de lubricación y tres agujeros de lubricación.

W33X: El anillo exterior tiene una ranura de lubricación y seis agujeros de lubricación.

W77: Insertados agujeros de lubricación W33.

W513: W26 + W33.

Otras variantes

R505: Rodamientos para cajas de eje ferroviario.

VA405: Rodamientos para maquinaria vibratoria, con una jaula de acero estampada endurecida.

VA406: Similar a VA405, pero el orificio interno del anillo interno cilíndrico está recubierto con PTFE.

VA991: Rodamientos adecuados para aplicaciones de alta velocidad.

VE552 (E): el anillo exterior en un lado tiene tres agujeros roscados equidistantes para conectar equipos de elevación. E indica que el rodamiento está equipado con un perno de los ojos de elevación.

VE553 (E): Similar a VE552 (E), pero el anillo externo en ambos lados tiene agujeros roscados.

VG114: jaula de acero estampado enrutada con caja.

VQ424: La precisión rotacional es mayor que C08.

Solicitud

Industria minera:En el proceso de minería y aderezo de mineral, se utilizan pantallas vibratorias para operaciones como la detección preliminar, la clasificación y el desagüe de los minerales minados. Los cojinetes de rodillos esféricos se aplican a varios tipos de pantallas vibratorias, como pantallas vibratorias circulares y pantallas vibratorias lineales. Por ejemplo, en el proceso de aderezo de mineral de hierro, la pantalla vibratoria debe detectar el mineral de hierro triturado para eliminar las impurezas y los minerales de diferentes tamaños de partículas. En este momento, los rodamientos de rodillos esféricos pueden resistir la fuerza de impacto de los minerales y la carga de vibración de la pantalla vibrante en sí. Su rendimiento autoalineante también puede adaptarse a la ligera deformación y deflexión que la caja de pantalla puede experimentar durante la vibración a largo plazo, asegurando el funcionamiento estable del trabajo de detección.

Industria del carbón:En el proceso de lavado y procesamiento de carbón, la pantalla vibratoria es uno de los equipos clave. Los cojinetes de rodillos esféricos se usan comúnmente en piezas como los excitadores y las cajas de pantalla de las pantallas vibrantes de carbón. En las plantas de lavado de carbón, la pantalla vibratoria necesita clasificar y detectar el carbón para separar productos de carbón de diferentes tamaños de partículas, y al mismo tiempo, llevar a cabo operaciones de desagüe. Los rodamientos de rodillos esféricos pueden soportar efectivamente el peso del carbón y las cargas complejas generadas durante el proceso de vibración, asegurando el funcionamiento eficiente de la pantalla vibratoria y mejorando la calidad y la eficiencia de producción del lavado de carbón.

Industria metalúrgica:En la producción metalúrgica, las pantallas vibrantes se utilizan para evaluar y clasificar minerales sinterizados, minerales de pellets, etc., así como para el pretratamiento de materias primas. Los rodamientos de rodillos esféricos juegan un papel importante en las pantallas vibratorias metalúrgicas. Por ejemplo, en el taller de sinterización de una planta de acero, la pantalla vibratoria necesita detectar el mineral sinterizado para eliminar partículas e impurezas no calificadas. Los rodamientos de rodillos esféricos pueden adaptarse al entorno de trabajo a alta temperatura y polvoriento, resistir la alta temperatura del mineral sinterizado y las cargas de impacto relativamente grandes, garantizar el funcionamiento normal de la pantalla vibratoria y proporcionar materias primas calificadas para el proceso posterior de la creación de hierro.

Industria de materiales de construcción:En el proceso de producción de materiales de construcción como cemento y arena y grava, se utilizan pantallas vibrantes para evaluar y clasificar los materiales. Los rodamientos de rodillos esféricos se aplican a las pantallas vibrantes en la línea de producción de cemento, como la detección de materias primas como la piedra caliza y la arcilla, así como la clasificación y el detección de productos de cemento. En los patios de arena y grava, las pantallas vibrantes se utilizan para detectar arena y grava para separar los productos de arena y grava de diferentes tamaños de partículas para satisfacer las diferentes necesidades de los proyectos de construcción. Los rodamientos de rodillos esféricos pueden resistir el impacto y la vibración de materiales como la arena y la grava, y su buen rendimiento autoalineante puede compensar la desviación del eje causada por los errores de instalación del equipo o durante el proceso de trabajo, asegurando el funcionamiento estable de la pantalla vibratoria.

Industria de la energía:En las centrales eléctricas térmicas, se utilizan pantallas vibrantes para detectar y eliminar las impurezas del carbón para garantizar la estabilidad y la eficiencia de la combustión de la caldera. La aplicación de rodamientos de rodillos esféricos en las pantallas vibratorias en las centrales eléctricas puede soportar el peso del carbón y la carga de vibración, adaptarse al entorno de trabajo complejo de la planta de energía, garantizar la operación confiable de la pantalla vibratoria y proporcionar una garantía para la producción de generación de energía.

Industria de protección del medio ambiente:En los campos de protección del medio ambiente, como el tratamiento de residuos y el tratamiento de aguas residuales, las pantallas vibratorias se utilizan para evaluar y separar los desechos, el lodo, etc. La aplicación de rodamientos esféricos en las pantallas vibratorias de protección del medio ambiente puede soportar las cargas complejas provocadas por las propiedades especiales de los materiales como los desechos y el lodo. Al mismo tiempo, los productos con un mejor rendimiento de sellado también pueden adaptarse a entornos duros como la humedad y la corrosión, asegurando el funcionamiento normal de la pantalla vibratoria y facilitando el progreso suave del proceso de tratamiento de protección ambiental.
