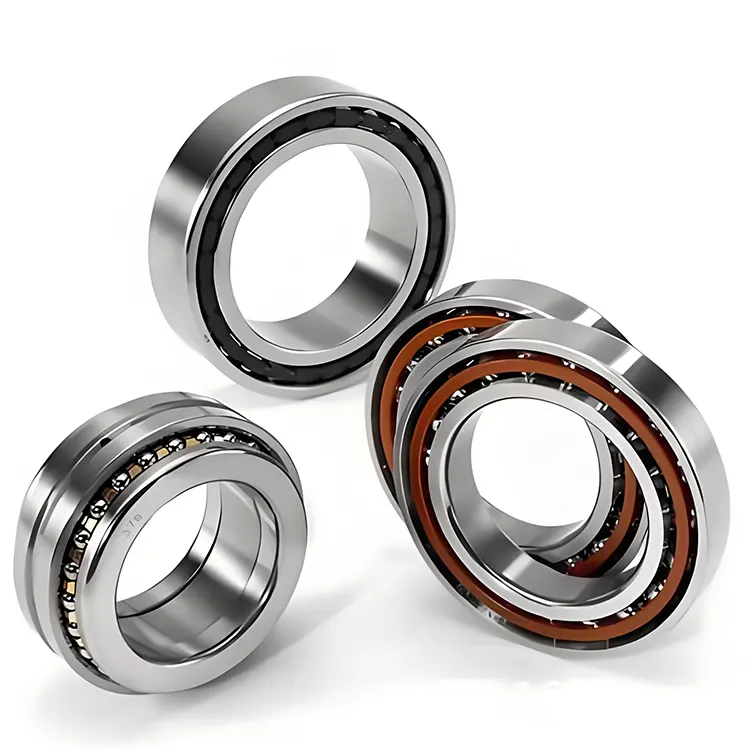

Rodamiento de bolas de contacto angular de una sola fila

Komel Bearing Co., Ltd. es un fabricante y proveedor líder de rodamiento de bolas de contacto angular de una sola fila en China. Hemos sido especializados en el rodamiento archivado durante muchos años. Nuestros productos tienen una buena ventaja de precio y hemos exportado nuestros rodamientos a muchos mercados. Esperamos convertirnos en su socio a largo plazo en China.

Enviar Consulta

Descripción del Producto

El rodamiento de bolas de contacto angular de una sola fila producida por Komel consiste en un anillo interno, un anillo exterior, una fila de bolas de acero y una jaula. Hay una costilla en un lado del anillo exterior o el anillo interno para limitar el desplazamiento axial de las bolas de acero.

Ángulo de contacto (α): determina la capacidad de carga axial. Los ángulos comunes son 15 ° (tipo C), 25 ° (tipo de CA) y 40 ° (tipo B).

Características del núcleo

Carga axial unidireccional: solo puede soportar la fuerza axial en una dirección. La fuerza axial inversa requiere otro rodamiento (como el uso emparejado).

Capacidad de carga combinada: la capacidad de carga axial aumenta con el aumento del ángulo de contacto (cuando α = 40 °, la capacidad de carga axial es aproximadamente 2.3 veces la de α = 15 °).

Prelabla: aplique la fuerza de precarga a través de la instalación emparejada para mejorar la rigidez y la precisión de la rotación.

Parámetro (especificación)

Número de modelo	Diámetro interno	Diámetro exterior	Ancho
7000	10	26	8
7001	12	28	8
7002	15	32	9
7003	17	35	10
7004	20	42	12
7005	25	47	12
7006	30	55	13
7007	35	62	14
7008	40	68	15
7009	45	75	16
7010	50	80	16
7011	55	90	18
7012	60	95	18
7013	65	100	18
7014	70	110	20
7015	75	115	20
7016	80	125	22
7017	85	130	22
7018	90	140	24
7019	95	145	24
7020	100	150	24
7021	105	160	26
7022	110	170	28
7024	120	180	28
7026	130	200	33
7028	140	210	33
7030	150	225	35
7032	160	240	38
7034	170	260	42
7036	180	280	46
7038	190	290	46
7040	200	310	51
7200	10	30	9
7201	12	32	10
7202	15	32	11
7203	17	40	12
7204	20	47	14
7205	25	52	15
7206	30	62	16
7207	35	72	17
7208	40	80	18
7209	45	85	19
7210	50	90	20
7211	55	100	21
7212	60	110	22
7213	65	120	23
7214	70	125	24
7215	75	130	25
7216	80	140	26
7217	85	150	28
7218	90	160	30
7219	95	170	32
7220	100	180	34
7221	105	190	36
7222	110	200	38
7224	120	215	40
7226	130	230	40
7228	140	250	42
7230	150	270	45
7232	160	290	48
7234	170	310	52
7236	180	320	52
7238	190	340	55
7240	200	360	58
7300	10	35	11
7301	12	37	12
7302	15	42	13
7303	17	47	14
7304	20	52	15
7305	25	62	17
7306	30	72	19
7307	35	80	21
7308	40	90	23
7309	45	100	25
7310	50	110	27
7311	55	120	29
7312	60	130	31
7313	65	140	33
7314	70	150	35
7315	75	160	37
7316	80	170	39
7317	85	180	41
7318	90	190	43
7319	95	200	45
7320	100	215	47
7321	105	225	49
7322	110	240	50
7324	120	260	55
7326	130	280	58
7328	140	300	62
7330	150	320	65
7332	160	340	68
7334	170	360	72
7336	180	380	75
7338	190	400	78
7340	200	420	80

Sufijos

1. Csufijo de ángulo de la atención

Ángulo de contacto de sufijo

C 15 ° Tipo general, adecuado para escenas de alta velocidad y precisión

Carga radial/axial equilibrada AC 25 °, diseño general

B 40 ° Capacidad de carga axial alta

2. Sufijo tipo sello

2RS Sello de goma de doble cara (intrusión anti-líquido)

2Z Sello de cubierta de hierro de doble cara (a prueba de polvo)

3. Sufijo de grado de precisión

P0 Tolerancia estándar de grado ordinario

Equipo de precisión de alta precisión P5, como husillos de máquina herramienta

P4 Campos especiales de grado ultra precisión como aeroespacial

4. Sufijo de instalación emparejado

DB Back-tack Mayor rigidez, adecuada para escenas con grandes momentos de flexión

DF Tamaño axial compacto cara a cara

Serie DT Gran carga axial unidireccional

5. sufijo de material de jaula

TN9 Nylon Ligero, bajo ruido

M carga pesada de latón, resistencia a alta temperatura

Solicitud

Escenarios de aplicación típicos

Industria de la máquina herramienta: soporte del huso (emparejamiento de DB, α = 15 ° o 25 °).

Industria automotriz: eje de engranajes de caja de cambios, rodamiento de liberación de embrague.

Aeroespacial: rotor del compresor del motor de turbina (rodamiento de bolas de cerámica, resistencia a la alta temperatura).

Equipo de precisión: juntas de robot, unidades de disco duro (se requiere amplitud <100 nm).
