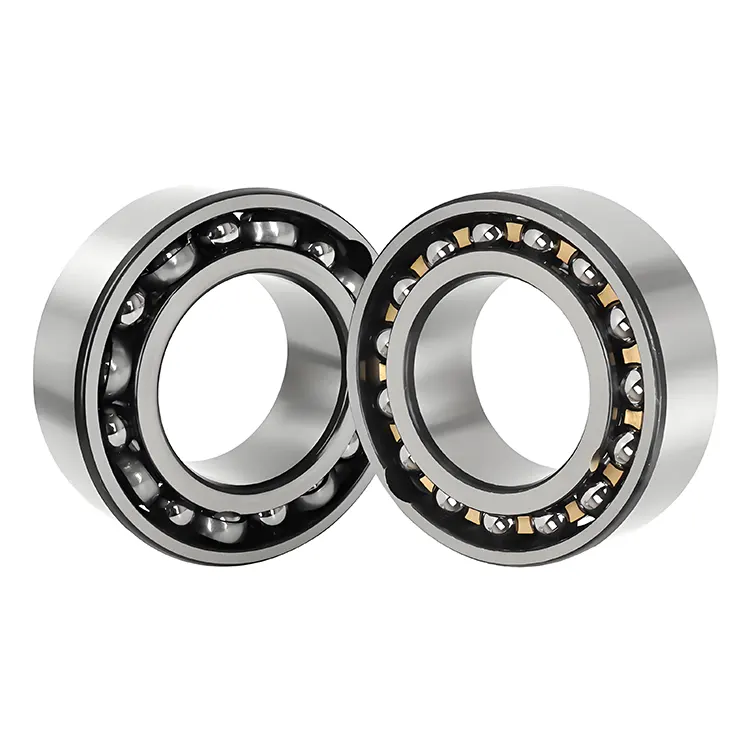

Los rodamientos de bolas de ranura de doble fila producidos por Komel están compuestos de un anillo interno, un anillo exterior, dos hileras de bolas de acero y dos jaulas de nylon. No tienen espacios de pelota y una estructura compacta. Nuestros rodamientos de bolas de ranura de doble fila tienen una fuerte capacidad de carga radial: la capacidad de carga radial es aproximadamente 1.62 veces que la de un rodamiento de bolas de ranura de profundidad de una sola fila del mismo tamaño, que es adecuado para escenarios de alta carga. Puede soportar cargas axiales en ambas direcciones, pero la carga axial pura no excede 0.5 veces la carga estática nominal (es decir, ≤0.5co), de lo contrario, la vida se reducirá considerablemente. El error angular permitido entre los anillos internos y externos es de solo 2 minutos de arco, lo que causará ruido, mayor desgaste y vida acortada.
|
Número de modelo |
Diámetro interno |
Diámetro exterior |
Ancho |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
Sufijo |
Significado |
Ejemplo |
|
Z |
Cubierta de polvo de placa de acero individual (no contacta, protección de polvo moderada) |
6203-z |
|
2Z |
Cubiertas de polvo de placa de acero doble |
6008-2Z |
|
RZ |
Sello de goma de baja fricción (sin contacto, buena resistencia al aceite/polvo) |
6205-RZ |
|
2RZ |
Sellos de goma dobles de baja fricción |
6302-2RZ |
|
RSL |
Sello único de baja fricción (diseño SKF, para rodamientos de tamaño pequeño) |
6004-RSL |
|
2RSL |
Sellos de doble fricción |
6206-2RSL |
|
RSH |
Sello de goma de tipo de contacto único (mayor fricción, excelente protección) |
6303-RSH |
|
2RSH |
Sellos de goma de tipo de contacto doble |
6207-2RSH |
|
Sufijo |
Significado |
Ejemplo |
|
C0 |
Liquidación normal (predeterminada, omitida) |
6200 |
|
C2 |
El espacio libre más pequeño de la clase normal |
6305-C2 |
|
C3 |
Espacio libre más grande de lo normal |
6008-C3 |
|
C4 |
Liquidación más grande que la clase C3 |
6210-C4 |
|
C5 |
Aclaración máxima |
6312-C5 |
|
Sufijo |
Significado |
Ejemplo |
|
P0 |
Precisión normal (predeterminada, omitida) |
6203 |
|
P6 |
Mayor precisión que P0 (ISO Clase 6) |
6006-P6 |
|
P5 |
Alta precisión (ISO Clase 5) |
6204-P5 |
|
P4 |
Ultra alta precisión (ISO Clase 4, para equipos de precisión) |
6302-P4 |
|
Sufijo |
Significado |
Ejemplo |
|
M |
Jaula sólida de latón (guiada por bola) |
6205-M |
|
tuberculosis |
Jaula de tubo laminada fenólica (guiada por anillo interno) |
6303-TB |
|
L |
Jaula de aleación ligera |
6007-L |
|
Sufijo |
Significado |
Ejemplo |
|
N |
Anillo exterior con ritmo de localización |
6206-N |
|
Nr |
Anillo exterior con ranura de localización + anillo de retención |
6304-NR |
|
ZNR |
Cubierta de polvo único + Anillo de ubicación del anillo exterior + anillo de retención |
6208-znr |
|
Sufijo |
Significado |
Ejemplo |
|
S0 |
Templado de alta temperatura (resistente a 150 ℃) |
6210-s0 |
|
S1 |
Resistente a 200 ℃ |
6305-S1 |
|
VA208 |
Rojo de alta temperatura (jaula de grafito + fosfación de manganeso) |
6211-2Z/VA208 |
Equipo industrial: husillos de máquina herramienta, reductores, bombas de agua, bombas de aceite.
Aparatos para el hogar: motores, compresores.
Transporte: ruedas de motocicleta, sistemas de aire acondicionado automotrices.
Maquinaria de precisión: instrumentos de alta precisión, maquinaria textil.
