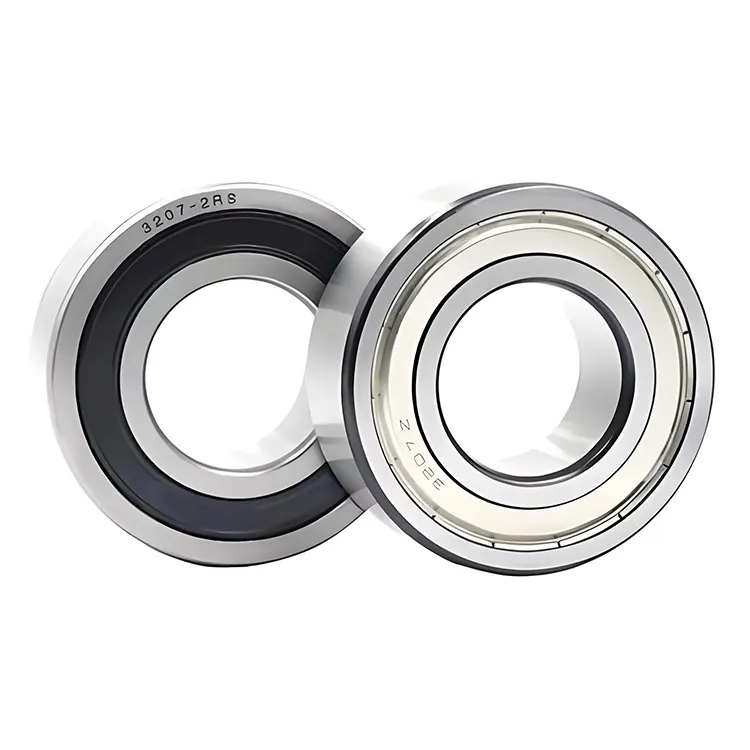

El rodamiento de bolas de contacto angular de doble fila producido por Komel puede soportar cargas axiales bidireccionales y altas cargas radiales al mismo tiempo a través del diseño del ángulo de contacto de las dos filas de bolas de acero y los anillos internos y externos. Son adecuados para escenarios que requieren alta rigidez y posicionamiento axial bidireccional (como husillos de la máquina herramienta y turbo-maquinery).
Características estructurales
Las dos filas de bolas de acero se distribuyen simétricamente, y el ángulo de contacto suele ser de 25 ° o 30 °.
Diseño no separable, con bridas integrales en el anillo interno o externo.
Capacidad de carga
La capacidad de carga radial es aproximadamente 1.6 ~ 1.8 veces la de un rodamiento de una sola fila.
Fuerte capacidad de carga axial bidireccional, adecuada para condiciones de carga combinada.
Rigidez y precisión
Alta rigidez inherente, la rotación de alta precisión se puede lograr sin precarga.
Sensible a los errores de instalación (la desviación del ángulo debe ser <2 minutos de arco).
|
Número de modelo |
Diámetro interno |
Diámetro exterior |
Ancho |
|
3200 |
10 |
30 |
14 |
|
3201 |
12 |
32 |
15.9 |
|
3202 |
15 |
35 |
15.9 |
|
3203 |
17 |
40 |
17.5 |
|
3204 |
20 |
47 |
20.6 |
|
3205 |
25 |
52 |
20.6 |
|
3206 |
30 |
62 |
23.8 |
|
3207 |
35 |
72 |
27 |
|
3208 |
40 |
80 |
30.2 |
|
3209 |
45 |
85 |
30.2 |
|
3210 |
50 |
90 |
30.2 |
|
3211 |
55 |
100 |
33.3 |
|
3212 |
60 |
110 |
36.5 |
|
3213 |
65 |
120 |
38.1 |
|
3214 |
70 |
125 |
39.7 |
|
3215 |
75 |
130 |
41.3 |
|
3216 |
80 |
140 |
44.4 |
|
3217 |
85 |
150 |
49.2 |
|
3218 |
90 |
160 |
52.4 |
|
3219 |
95 |
170 |
55.6 |
|
3220 |
100 |
180 |
60.3 |
|
3302 |
15 |
42 |
19 |
|
3303 |
17 |
47 |
22.2 |
|
3304 |
20 |
52 |
22.2 |
|
3305 |
25 |
62 |
25.4 |
|
3306 |
30 |
72 |
30.2 |
|
3307 |
35 |
80 |
34.9 |
|
3308 |
40 |
90 |
36.5 |
|
3309 |
45 |
100 |
39.7 |
|
3310 |
50 |
110 |
44.4 |
|
3311 |
55 |
120 |
49.2 |
|
3312 |
60 |
130 |
54 |
|
3313 |
65 |
140 |
58.7 |
|
3314 |
70 |
150 |
63.5 |
|
3315 |
75 |
160 |
68.3 |
|
3316 |
80 |
170 |
68.3 |
|
3317 |
85 |
180 |
73 |
|
3318 |
90 |
190 |
73.025 |
|
3319 |
95 |
200 |
77.8 |
|
3320 |
100 |
215 |
82.6 |
|
3322 |
110 |
240 |
92.1 |
|
5200 |
10 |
30 |
14.3 |
|
5201 |
12 |
32 |
15.9 |
|
5202 |
15 |
35 |
15.9 |
|
5203 |
17 |
40 |
17.5 |
|
5204 |
20 |
47 |
20.6 |
|
5205 |
25 |
52 |
20.6 |
|
5206 |
30 |
62 |
23.8 |
|
5207 |
35 |
72 |
27 |
|
5208 |
40 |
80 |
30.2 |
|
5209 |
45 |
85 |
30.2 |
|
5210 |
50 |
90 |
30.2 |
|
5211 |
55 |
100 |
33.3 |
|
5212 |
60 |
110 |
36.5 |
|
5213 |
65 |
120 |
38.1 |
|
5214 |
70 |
125 |
39.7 |
|
5215 |
75 |
130 |
41.3 |
|
5216 |
80 |
140 |
44.4 |
|
5217 |
85 |
150 |
49.2 |
|
5218 |
90 |
160 |
52.4 |
|
5219 |
95 |
170 |
55.6 |
|
5220 |
100 |
180 |
60.3 |
|
5222 |
110 |
200 |
69.8 |
1. Sufijo de ángulo de contacto
Ángulo de contacto de sufijo
C 15 ° Tipo general, adecuado para escenas de alta velocidad y precisión
Carga radial/axial equilibrada AC 25 °, diseño general
B 40 ° Capacidad de carga axial alta
2. Sufijo tipo sello
2RS Sello de goma de doble cara (intrusión anti-líquido)
2Z Sello de cubierta de hierro de doble cara (a prueba de polvo)
3. Sufijo de grado de precisión
P0 Tolerancia estándar de grado ordinario
Equipo de precisión de alta precisión P5, como husillos de máquina herramienta
P4 Campos especiales de grado ultra precisión como aeroespacial
4. Sufijo de instalación emparejado
DB Back-tack Mayor rigidez, adecuada para escenas con grandes momentos de flexión
DF Tamaño axial compacto cara a cara
Serie DT Gran carga axial unidireccional
5. sufijo de material de jaula
TN9 Nylon Ligero, bajo ruido
M carga pesada de latón, resistencia a alta temperatura
Escenarios de aplicación típicos
Industria de la máquina herramienta: soporte del huso (emparejamiento de DB, α = 15 ° o 25 °).
Industria automotriz: eje de engranajes de caja de cambios, rodamiento de liberación de embrague.
Aeroespacial: rotor del compresor del motor de turbina (rodamiento de bolas de cerámica, resistencia a la alta temperatura).
Equipo de precisión: juntas de robot, unidades de disco duro (se requiere amplitud <100 nm).
