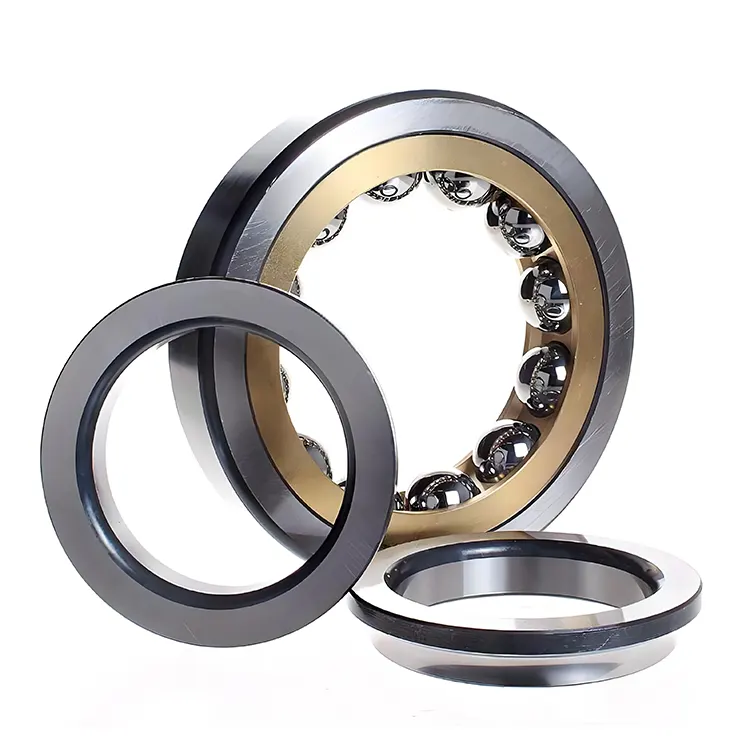

China Cuatro puntos de contacto angular de contacto producido por Komel es un rodamiento de carga axial puro. Puede soportar cargas axiales bidireccionales a través del diseño de contacto de cuatro puntos entre la bola de acero y los anillos internos y externos (el ángulo de contacto suele ser de 35 ° o 40 °), pero la capacidad de carga radial es baja. Es adecuado para escenarios donde se requieren posicionamiento axial bidireccional y pequeñas cargas radiales (como brazos de grúa y bancos de trabajo rotativos).
Características estructurales
Los rodamientos de bolas de una sola fila, los anillos internos y externos tienen costillas dobles, y la bola de acero y la pista de carreras forman contacto de cuatro puntos.
El ángulo de contacto es fijo, generalmente 35 ° (serie QJ) o 40 ° (serie Q).
Capacidad de carga
La capacidad de carga axial bidireccional es fuerte, aproximadamente el doble que la del mismo tamaño de rodamiento de contacto angular de una sola fila.
La carga radial debe ser ≤ 30% de la carga axial, de lo contrario, la vida se reducirá considerablemente.
Rigidez y precisión
La rigidez axial es alta, adecuada para el posicionamiento axial de alta precisión.
Se permite una cierta desviación angular (generalmente ≤ 2 minutos de arco).
|
Número de modelo |
Diámetro interno |
Diámetro exterior |
Ancho |
|
QJ 203 |
17 |
40 |
12 |
|
QJ 304 |
20 |
52 |
15 |
|
QJ 206 |
30 |
62 |
16 |
|
QJ 306 |
30 |
72 |
19 |
|
QJ 207 |
35 |
72 |
17 |
|
QJ 307 |
35 |
80 |
21 |
|
QJ 208 |
40 |
80 |
18 |
|
QJ 308 |
40 |
90 |
23 |
|
QJ 209 |
45 |
85 |
19 |
|
QJ 309 |
45 |
100 |
25 |
|
QJ 210 |
50 |
90 |
20 |
|
QJ 310 |
50 |
110 |
27 |
|
QJ 211 |
55 |
100 |
21 |
|
QJ 311 |
55 |
120 |
29 |
|
QJ 212 |
60 |
110 |
22 |
|
QJ 312 |
60 |
130 |
31 |
|
QJ 213 |
65 |
120 |
23 |
|
QJ 313 |
65 |
140 |
33 |
|
QJ 214 |
70 |
125 |
24 |
|
QJ 314 |
70 |
150 |
35 |
|
QJ 215 |
75 |
130 |
25 |
|
QJ 315 |
75 |
160 |
37 |
|
QJ 216 |
80 |
140 |
26 |
|
QJ 316 |
80 |
170 |
39 |
|
QJ 217 |
85 |
150 |
28 |
|
QJ 317 |
85 |
180 |
41 |
|
QJ 218 |
90 |
160 |
30 |
|
QJ 318 |
90 |
190 |
43 |
|
QJ 219 |
95 |
170 |
32 |
|
QJ 319 |
95 |
200 |
45 |
|
QJ 220 |
100 |
180 |
34 |
|
QJ 320 |
100 |
215 |
47 |
|
QJ 222 |
110 |
200 |
38 |
|
QJ 322 |
110 |
240 |
50 |
|
QJ 224 |
120 |
215 |
40 |
|
QJ 324 |
120 |
260 |
55 |
|
QJ 226 |
130 |
230 |
40 |
|
QJ 326 |
130 |
280 |
58 |
|
QJ 228 |
140 |
250 |
42 |
|
QJ 328 |
140 |
300 |
62 |
|
QJ 1030 |
150 |
225 |
35 |
|
QJ 230 |
150 |
270 |
45 |
|
QJ 330 |
150 |
320 |
65 |
|
QJ 232 |
160 |
290 |
48 |
|
QJ 332 |
160 |
340 |
68 |
|
QJ 234 |
170 |
310 |
52 |
|
QJ 334 |
170 |
360 |
72 |
|
QJ 236 |
180 |
320 |
52 |
|
QJ 336 |
180 |
380 |
75 |
|
QJ 1038 |
190 |
290 |
46 |
|
QJ 238 |
190 |
340 |
55 |
|
QJ 338 |
190 |
400 |
78 |
|
QJ 240 |
200 |
360 |
58 |
|
QJ 1244 |
220 |
400 |
78 |
|
QJ 344 |
220 |
460 |
88 |
|
QJ 1248 |
240 |
440 |
85 |
|
QJ 248 |
240 |
440 |
72 |
|
QJ 1252 |
260 |
480 |
90 |
|
QJ 1256 |
280 |
500 |
90 |
|
QJ 1260 |
300 |
540 |
98 |
|
QJ 1064 |
320 |
480 |
74 |
|
QJ 1264 |
320 |
580 |
105 |
|
QJ 1272 |
360 |
650 |
122 |
|
QJ 1080 |
400 |
600 |
90 |
|
QJ 1084 |
420 |
620 |
90 |
|
QJ 1088 |
440 |
650 |
94 |
|
QJ 1096 |
480 |
700 |
100 |
1. Sufijos de ángulo estructural y de contacto
Sufijo Significa la descripción de los fabricantes aplicables
QJ Diseño de contacto de cuatro puntos (anillo interno dividido) NSK, SKF El ángulo de contacto suele ser de 35 ° (45 ° para el tipo QJ12)
Q Diseño de contacto de cuatro puntos (anillo exterior dividido) NSK El ángulo de contacto suele ser de 23 ° (45 ° para el tipo Q12)
2. Sustifijos de material de la jaula
Sufijo material aplicable fabricantes descripción
Jaula sólida de latón de tipo MPA (guía de anillo exterior) FAG, SKF Common in QJ Tipo de rodamientos
Jaula sólida de latón de tipo MPB (guía de anillo interno) NSK Q Tipo de rodamiento especial
Guía de bola de acero de acero para maricón de poliamida reforzada con fibra de vidrio TVP, adecuada para alta velocidad
FA MACKINED DE ACERO (Guía del anillo exterior) Resistente al desgaste SKF, adecuado para cargas pesadas
PHA poliéter cetona (mirada) skf skf alta temperatura y resistencia a la corrosión
3. Sufijos de separación axial
Grado de autorización de sufijo Fabricantes aplicables Descripción
La eliminación axial C2 es menor que el grupo ordinario SKF aplicable al posicionamiento de alta precisión
El aclaramiento axial C3 es mayor que el grupo ordinario SKF permite una mayor expansión térmica
El espacio libre axial C4 es mayor que el grupo C3 SKF utilizado en condiciones de trabajo especiales
CNL La mitad inferior del grupo de grupos ordinarios Skf Precrogue Control
4. Sufijo de grado de precisión
Grado de precisión de sufijo Fabricantes aplicables Descripción
P6 ISO 6 Grado (precisión dimensional y rotacional) Equipo de precisión ordinario SKF
P5 ISO 5 GRADO (Alta precisión) Escenas de precisión general, como husillos de máquina herramienta
SP Super Precision Grado NSK Estabilidad dimensional en condiciones de trabajo extremas
5. Sufijos de diseño especiales
Sufijo Significa la descripción de los fabricantes aplicables
Anillo externo N2 con dos surcos de posicionamiento de 180 ° SKF, FAG conveniente para la fijación axial
Tratamiento térmico especial S1 (estable por debajo de 200 ℃) SKF Especial para un entorno de alta temperatura
Diseño de instalación compacta de tolerancia de ancho de ancho b20 B20
6. Sufijos de sellado y lubricación
Sufijo Significa la descripción de los fabricantes aplicables
Sello de goma de doble cara 2RS intrusión anti-líquido
Diseño universal universal universal a prueba de polvo a prueba de polvo a prueba de polvo de doble cara
HT51 Alta temperatura de alta temperatura (-30 ~+175 ℃) Requisitos de lubricación especiales SKF
Escenarios de aplicación típicos
Maquinaria de ingeniería: soporte para el brazo de grúa, rodamiento giratorio.
Equipo industrial: centrífuga, pantalla vibratoria.
Maquinaria de precisión: tabla de rotación del instrumento óptico, junta del robot.
Industria de vehículos: eje de locomotora ferroviaria, rodamiento de cubo de ruedas.
