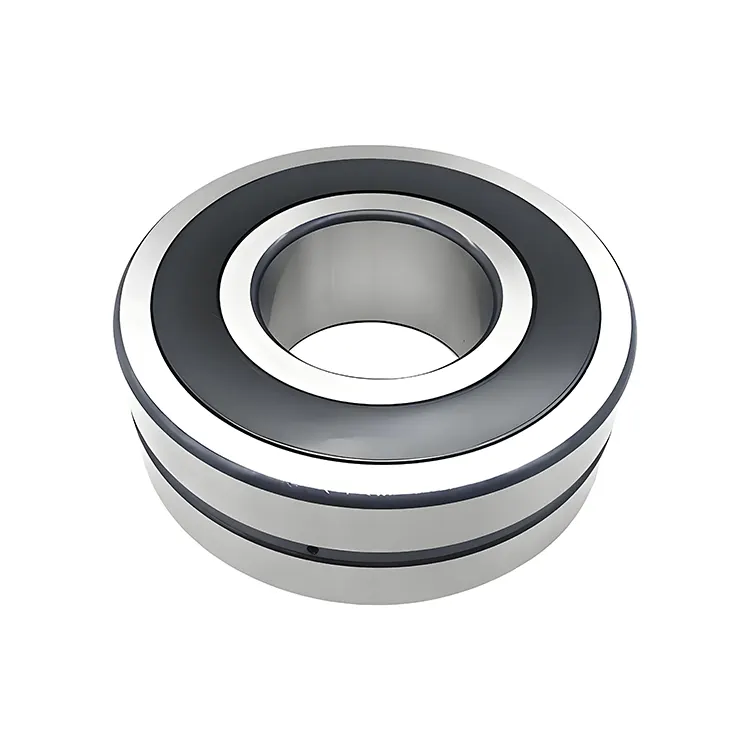

Rodamiento de rodillos esféricos sellados

Además de las configuraciones básicas que consisten en un anillo interno, un anillo exterior, elementos giratorios (dos filas de rodillos) y una jaula, los rodamientos esféricos sellados fabricados por Komel tienen dispositivos de sellado en ambos lados o un lado del rodamiento. Las formas más comunes de aislamiento son los sellos de contacto (sellos de goma que incluyen goma de nitrilo NBR butadieno, caucho de fluoruro FKM, caucho de nitrilo de butadieno hidratado HNBR, etc.) y sellos sin contacto (como los sellos de laberinto). Los sellos de contacto evitan que el polvo externo, la suciedad, la humedad, etc. ingresen al núcleo mientras evita que el aceite se filtre por los cojinetes. Los sellos sin contacto, de acuerdo con el diseño especial, crean un laberinto para evitar la contaminación y aumentar la fricción del rodamiento.

Parámetro (especificación)

Sufijos

Diseño interno

BC: Rodamientos con una jaula de hierro fundido guiado por los rodillos, adecuados para los ejes principales de las turbinas eólicas.

CA/CAC: el anillo interno tiene costillas en ambos lados, con un anillo de guía guiado por la jaula y una jaula de latón mecanizada.

CC (J)/CJ: El anillo interno no tiene costilla, con un anillo de guía guiado por la jaula y dos jaulas de acero estampadas.

CCJA/EJA: El anillo interno no tiene costilla, con un anillo guía guiado por el anillo exterior y dos jaulas de acero estampadas.

CAF: Similar al tipo CA, pero con una jaula de acero mecanizada.

ECA/ECAC: jaula de latón mecanizada en forma de horquilla, el anillo interno tiene costillas en ambos lados, con un anillo de guía guiado por el anillo interno y un juego de rodillos mejorado.

Diseño externo (sellos, ranuras rápidas, etc.)

-Cs, -2cs: un lado o ambos lados están equipados con sellos de contacto NBR.

-CS2, -2CS2: un lado o ambos lados están equipados con sellos de contacto FKM.

-CS5, -2CS5: Un lado o ambos lados están equipados con sellos de contacto HNBR.

-Rs, -2rs: un lado o ambos lados están equipados con sellos de contacto NBR.

-RS5, -2RS5: un lado o ambos lados están equipados con sellos de contacto HNBR.

K: agujero cónico con un cono de 1:12.

K30: agujero cónico con un cono de 1:30.

Diseño de la jaula

F: jaula de acero mecanizada, guiada por el anillo interno.

FA: jaula de acero mecanizada, guiada por el anillo exterior.

J: jaula de acero estampada, guiada por el anillo interno.

JA: jaula de acero estampada, guiada por el anillo exterior.

MA: jaula de latón mecanizada, guiada por el anillo exterior.

Material y tratamiento térmico

235220: El anillo interno se endurece en caso de caso, y el orificio interno tiene un surco espiral.

HA3: El anillo interno está endurecido en caso de caso.

Precisión, autorización, precarga y operación tranquila

C08: La precisión rotacional cumple con el grado de tolerancia P5.

C083: C08 + C3.

C084: C08 + C4.

C2: El aclaramiento interno radial es más pequeño que el grado normal.

C3: El aclaramiento interno radial es mayor que el grado normal.

C4: El aclaramiento interno radial es mayor que C3.

C5: El aclaramiento interno radial es mayor que C4.

P5: La precisión dimensional y la precisión rotacional cumplen con el grado de tolerancia P5.

P6: La precisión dimensional y rotacional cumple con el grado de tolerancia P6.

P62: P6 + C2.

Lubricación

GEM9: lleno de 70–100% de la grasa SKF LGHB 2.

VT143: lleno de 25–45% de la grasa SKF LGEP 2.

VT143C: lleno de 70–100% de la grasa SKF LGEP 2.

W64: aceite sólido.

W: El anillo externo no tiene ritmo de lubricación y agujeros de lubricación.

W20: El anillo exterior tiene tres agujeros de lubricación.

W26: El anillo interno tiene seis agujeros de lubricación.

W33: El anillo exterior tiene una ranura de lubricación y tres agujeros de lubricación.

W33X: El anillo exterior tiene una ranura de lubricación y seis agujeros de lubricación.

W77: Insertados agujeros de lubricación W33.

W513: W26 + W33.

Otras variantes

R505: Rodamientos para cajas de eje ferroviario.

VA405: Rodamientos para maquinaria vibratoria, con una jaula de acero estampada endurecida.

VA406: Similar a VA405, pero el orificio interno del anillo interno cilíndrico está recubierto con PTFE.

VA991: Rodamientos adecuados para aplicaciones de alta velocidad.

VE552 (E): el anillo exterior en un lado tiene tres agujeros roscados equidistantes para conectar equipos de elevación. E indica que el rodamiento está equipado con un perno de los ojos de elevación.

VE553 (E): Similar a VE552 (E), pero el anillo externo en ambos lados tiene agujeros roscados.

VG114: jaula de acero estampado enrutada con caja.

VQ424: La precisión rotacional es mayor que C08.

Solicitud

Explotación y procesamiento minero:En el entorno minero, existen una gran cantidad de asuntos de partículas como el polvo y el sedimento. Al mismo tiempo, el equipo generará vibraciones relativamente grandes e cargas de impacto durante la operación. Los cojinetes esféricos sellados se usan comúnmente en equipos como trituradores, molinos de bolas, pantallas vibrantes y transportadores de cinta. Por ejemplo, en la parte del eje principal de una trituradora, el cojinete de rodillo esférico sellado puede soportar fuertes impactos y vibraciones, evitar que el polvo y las partículas de piedra triturada ingresen al interior del rodamiento y garantizar el funcionamiento estable de la trituradora. En un molino de pelota, el rodamiento puede soportar cargas pesadas, y la estructura de sellado puede evitar la intrusión de escombros de los medios y materiales de molienda, prolongando así la vida útil del rodamiento.

Industria metalúrgica:Durante el proceso de producción metalúrgica, existen condiciones de trabajo complejas como alta temperatura, restos metálicos, escala de molino y líquidos de enfriamiento. Los cojinetes de rodillos esféricos sellados son adecuados para equipos como molinos, máquinas de fundición continuas, equipos de carga de alto horno y transportadores de acero. Tomando una fábrica de rollo como ejemplo, el rodamiento debe soportar enormes fuerzas onduladas y tensiones térmicas. La estructura de sellado puede evitar la escala del molino, los líquidos de enfriamiento y otras impurezas de ingresar, mantener un buen estado de lubricación del rodamiento y garantizar la rotación precisa de los rodillos. Los dispositivos de vibración de moho y las tablas de rodillos de transmisión de máquinas de fundición continua también requieren tales rodamientos para adaptarse a las condiciones de trabajo de alta temperatura y cargas pesadas.

MAQUINARIA DE CONSTRUCCIÓN E INGENIERSA:La maquinaria de construcción e ingeniería, como excavadoras, cargadores, grúas, excavadoras y mezcladores de concreto, a menudo operan en entornos al aire libre con mucho polvo, así como condiciones fangosas y húmedas. Se pueden aplicar cojinetes de rodillos esféricos sellados a los mecanismos de giro, los puntos de bisagra de la pluma y el palo, los ejes de las ruedas y los ejes de mezcla de estos equipos. Por ejemplo, los cojinetes de giro de las excavadoras usan rodamientos esféricos sellados, que pueden soportar cargas complejas radiales, axiales y de volcado. Al mismo tiempo, la estructura de sellado puede evitar la intrusión de tierra, arena y agua, asegurando la rotación y confiabilidad flexibles del equipo.

Producción de cemento:Los equipos de producción de cemento, como los hornos rotativos, las fábricas de materias primas, las fábricas de cemento y los separadores de polvo tienen entornos de trabajo duros con una gran cantidad de polvo y cargas pesadas durante la operación. Los rodamientos de rodillos esféricos sellados juegan un papel crucial en estos equipos. Por ejemplo, en los rodillos de soporte y los rodamientos de rodillos de empuje de los hornos rotativos, la estructura de sellado puede bloquear efectivamente la entrada de polvo de cemento, soportar el enorme peso del cuerpo del horno y las vibraciones durante la operación, y garantizar la operación estable del horno giratorio. Los principales cojinetes de las fábricas de materias primas y las fábricas de cemento también dependen de estos rodamientos para soportar cargas pesadas y evitan la contaminación del polvo.

Industria de la energía:En las centrales eléctricas, ya sea generación de energía térmica, generación de energía hidroeléctrica o generación de energía eólica, hay equipos que usan rodamientos esféricos sellados. Tales como pulverizadores de carbón, ventiladores y bombas de agua de alimentación en centrales eléctricas térmicas, turbinas de agua y generadores en plantas hidroeléctricas, así como los principales ejes y sistemas de guiñada de las turbinas eólicas en las plantas de energía eólica. Tomando una turbina eólica como ejemplo, el cojinete del eje principal necesita soportar enormes cargas axiales y radiales. La estructura de sellado del rodamiento de rodillos esféricos sellados puede evitar la intrusión de arena, viento, agua de lluvia y humedad, adaptarse al duro ambiente de trabajo al aire libre y garantizar la operación confiable de la turbina eólica.

Industria en papel:Durante el proceso de fabricación de papel, el equipo de producción de papel entrará en contacto con sustancias como agua, agentes químicos y fibras. Se pueden usar cojinetes de rodillos esféricos sellados en piezas como la sección de prensa, la sección de secado y las serpentinas de máquinas de papel. En la sección de prensa, el rodamiento debe soportar la presión durante el prensado de papel, y la estructura de sellado puede evitar que entren las fibras de pulpa de agua y papel, protegiendo el rodamiento de la corrosión y el desgaste. Los rodamientos en la sección de secado deben soportar altas temperaturas y vapor, y el dispositivo de sellado puede evitar la pérdida de grasa lubricante y la intrusión de impurezas externas, asegurando la rotación estable de los rollos de secado.
