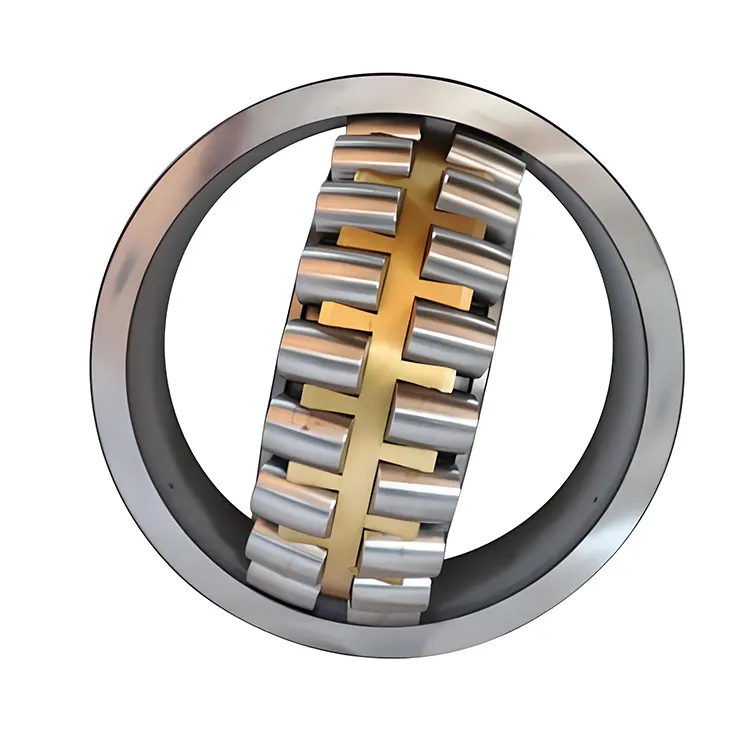

Impresión de rodamiento de rodillos esféricos

Los rodamientos de rodillos esféricos de la imprenta esférica fabricados por Komel tienen dos filas de rodillos que pueden soportar cargas radiales relativamente grandes y son adecuadas para piezas de impresora que transportan cargas pesadas, como soportes de rodillos de prensa. El riel del anillo exterior es esférico y el anillo interno tiene dos rieles inclinados en un cierto ángulo al eje del rodamiento. Esta estructura proporciona al portador un excelente rendimiento de autoalineación, lo que le permite adaptarse automáticamente a las desviaciones del eje o los errores de posicionamiento causados ​​por varios factores durante la operación de la impresora, asegurando así el funcionamiento normal entre todos los componentes, compensando los errores y mejorando la estabilidad y precisión de posicionamiento de integración.

Hay dos tipos de agujeros internos: cilíndrico y cónico. La pendiente de un agujero cónico suele ser entre las 1:30 y la 1:12. Con los adaptadores o las mangas retráctiles, los rodamientos esféricos de la impresión de los rodillos esféricos de las mangas de sujeción con orificios internos cónicos se pueden montar fácil y rápidamente en ejes planos o ejes de máquina escalonados, lo cual es conveniente para las ventajas de desmontaje y ensamblaje de la unidad de sujeción.

Por lo general, se usa una jaula de cobre mecanizada y el anillo exterior se fija con un sujetador adaptado a las condiciones de carga excéntricas. Los cojinetes de rodillos esféricos de la imprenta duradera tienen una buena resistencia y resistencia al desgaste, lo que garantiza una distribución incluso de rollos y operación normal, así como extiende la vida útil de los rodamientos. También hay casos en los que se usa una jaula de acero. Después del tratamiento térmico y el endurecimiento de la superficie, se mejora la resistencia al desgaste, lo que puede reducir el costo hasta cierto punto y al mismo tiempo cumplir con los requisitos de la operación de prensa.

Parámetro (especificación)

Sufijos

Diseño interno

BC: Rodamientos con una jaula de hierro fundido guiado por los rodillos, adecuados para los ejes principales de las turbinas eólicas.

CA/CAC: el anillo interno tiene costillas en ambos lados, con un anillo de guía guiado por la jaula y una jaula de latón mecanizada.

CC (J)/CJ: El anillo interno no tiene costilla, con un anillo de guía guiado por la jaula y dos jaulas de acero estampadas.

CCJA/EJA: El anillo interno no tiene costilla, con un anillo guía guiado por el anillo exterior y dos jaulas de acero estampadas.

CAF: Similar al tipo CA, pero con una jaula de acero mecanizada.

ECA/ECAC: jaula de latón mecanizada en forma de horquilla, el anillo interno tiene costillas en ambos lados, con un anillo de guía guiado por el anillo interno y un juego de rodillos mejorado.

Diseño externo (sellos, ranuras rápidas, etc.)

-Cs, -2cs: un lado o ambos lados están equipados con sellos de contacto NBR.

-CS2, -2CS2: un lado o ambos lados están equipados con sellos de contacto FKM.

-CS5, -2CS5: Un lado o ambos lados están equipados con sellos de contacto HNBR.

-Rs, -2rs: un lado o ambos lados están equipados con sellos de contacto NBR.

-RS5, -2RS5: un lado o ambos lados están equipados con sellos de contacto HNBR.

K: agujero cónico con un cono de 1:12.

K30: agujero cónico con un cono de 1:30.

Diseño de la jaula

F: jaula de acero mecanizada, guiada por el anillo interno.

FA: jaula de acero mecanizada, guiada por el anillo exterior.

J: jaula de acero estampada, guiada por el anillo interno.

JA: jaula de acero estampada, guiada por el anillo exterior.

MA: jaula de latón mecanizada, guiada por el anillo exterior.

Material y tratamiento térmico

235220: El anillo interno se endurece en caso de caso, y el orificio interno tiene un surco espiral.

HA3: El anillo interno está endurecido en caso de caso.

Precisión, autorización, precarga y operación tranquila

C08: La precisión rotacional cumple con el grado de tolerancia P5.

C083: C08 + C3.

C084: C08 + C4.

C2: El aclaramiento interno radial es más pequeño que el grado normal.

C3: El aclaramiento interno radial es mayor que el grado normal.

C4: El aclaramiento interno radial es mayor que C3.

C5: El aclaramiento interno radial es mayor que C4.

P5: La precisión dimensional y la precisión rotacional cumplen con el grado de tolerancia P5.

P6: La precisión dimensional y rotacional cumple con el grado de tolerancia P6.

P62: P6 + C2.

Lubricación

GEM9: lleno de 70–100% de la grasa SKF LGHB 2.

VT143: lleno de 25–45% de la grasa SKF LGEP 2.

VT143C: lleno de 70–100% de la grasa SKF LGEP 2.

W64: aceite sólido.

W: El anillo externo no tiene ritmo de lubricación y agujeros de lubricación.

W20: El anillo exterior tiene tres agujeros de lubricación.

W26: El anillo interno tiene seis agujeros de lubricación.

W33: El anillo exterior tiene una ranura de lubricación y tres agujeros de lubricación.

W33X: El anillo exterior tiene una ranura de lubricación y seis agujeros de lubricación.

W77: Insertados agujeros de lubricación W33.

W513: W26 + W33.

Otras variantes

R505: Rodamientos para cajas de eje ferroviario.

VA405: Rodamientos para maquinaria vibratoria, con una jaula de acero estampada endurecida.

VA406: Similar a VA405, pero el orificio interno del anillo interno cilíndrico está recubierto con PTFE.

VA991: Rodamientos adecuados para aplicaciones de alta velocidad.

VE552 (E): el anillo exterior en un lado tiene tres agujeros roscados equidistantes para conectar equipos de elevación. E indica que el rodamiento está equipado con un perno de los ojos de elevación.

VE553 (E): Similar a VE552 (E), pero el anillo externo en ambos lados tiene agujeros roscados.

VG114: jaula de acero estampado enrutada con caja.

VQ424: La precisión rotacional es mayor que C08.

Solicitud

Impresión de soporte del cilindro:Los cilindros de impresión son los componentes centrales de una imprenta, que incluye el cilindro de la placa, el cilindro de la manta y el cilindro de impresión, etc. Los rodamientos esféricos se utilizan para soportar estos cilindros, con las cargas radiales relativamente grandes generadas durante la rotación de alta velocidad de los cilindros para garantizar la precisión de la rotación de los cilindros. Durante el proceso de impresión, los cilindros pueden experimentar un cierto grado de deflexión debido a factores como cambios en el grosor del papel y la distribución desigual de la tinta. El rendimiento autoalineante de los rodamientos de rodillos esféricos puede compensar automáticamente esta desviación, manteniendo el paralelismo entre los cilindros, asegurando así la precisión de registro de la impresión y evitando problemas de calidad como fantasmas y desenfoque.

Mecanismo de alimentación de papel:El mecanismo de alimentación en papel es responsable de transmitir con precisión el papel a la posición de impresión. Los rodamientos de rodillos esféricos se instalan en piezas como el eje de la pinza de papel, con la fuerza de impacto y la fricción durante el proceso de alimentación en papel. Su buena capacidad de carga y rendimiento autoalineante pueden garantizar el movimiento estable de las pinzas de papel, garantizar la transferencia precisa del papel y mejorar la eficiencia y la calidad de la impresión. Al mismo tiempo, bajo la operación de alta velocidad a largo plazo, la resistencia al desgaste y la confiabilidad de los rodamientos pueden reducir efectivamente la cantidad de mantenimiento y tiempo de inactividad del equipo.

Sistemas de entrega de tinta y entrega de agua:Los rodillos de tinta del sistema de suministro de tinta y los rodillos de agua del sistema de administración de agua deben mantener la rotación estable y la presión de contacto precisa durante la operación. Los rodamientos esféricos se aplican a las partes de soporte de estos rodillos, capaces de soportar el peso de los rodillos de tinta y los rodillos de agua, así como las cargas generadas por la presión de la tinta y el agua durante su rotación. A través de la función de autoalineación, los rodamientos pueden compensar las ligeras desviaciones que ocurren durante la instalación y operación de los rodillos, asegurando un contacto uniforme entre los rodillos de tinta y los rodillos de agua, de modo que la tinta y el agua se pueden transferir uniformemente a la placa de impresión, logrando así resultados de impresión de alta calidad.

Sistema de transmisión:El sistema de transmisión de la imprenta incluye componentes como engranajes y cadenas, que se utilizan para transmitir potencia y movimiento. Los rodamientos de rodillos esféricos se instalan en el eje de transmisión, que llevan el par y la fuerza radial durante el proceso de transmisión. Su rendimiento autoalineante puede reducir el estrés adicional causado por los errores de instalación o la deformación de los componentes de transmisión durante la operación, asegurando el funcionamiento suave del sistema de transmisión y mejorando la eficiencia de la transmisión. Además, el buen rendimiento de sellado de los rodamientos puede evitar que las impurezas como el polvo y la tinta ingresen, proteger el estado de lubricación dentro de los rodamientos y extender la vida útil de los rodamientos.

Mecanismo de entrega de papel:El mecanismo de entrega de papel es responsable de recolectar cuidadosamente los documentos impresos. Los cojinetes esféricos se aplican a piezas como el cilindro de suministro de papel, con el peso del papel y la tensión durante el proceso de entrega de papel. A través de las funciones autoalineantes y de carga, los rodamientos pueden garantizar la rotación estable del cilindro de entrega de papel, lo que permite que el papel se recolecte y apilara suavemente, evitando problemas como arrugas de papel y asco, y mejorando la calidad y eficiencia de la entrega de papel.
