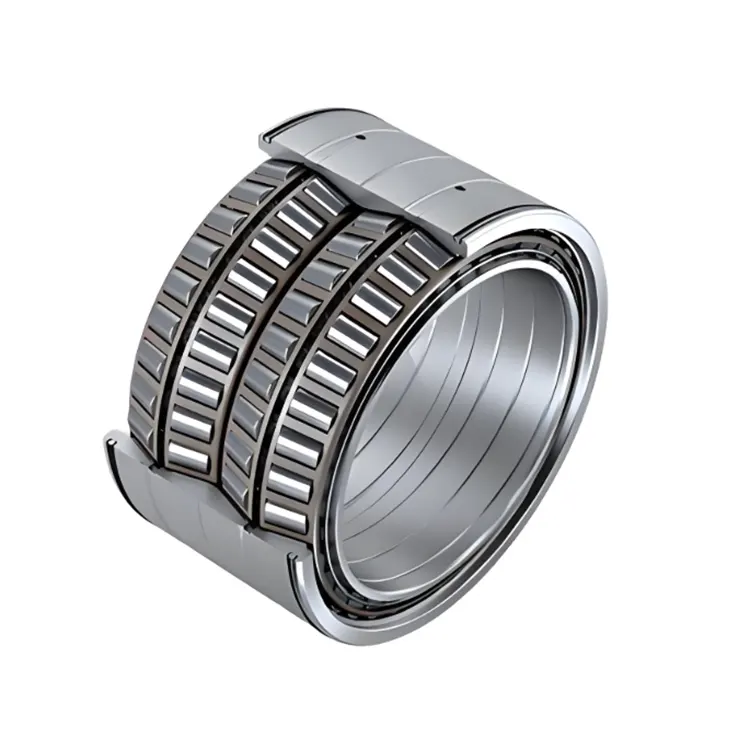

Rodamiento de rodillo de cuatro filas

El cojinete de rodillo de cuatro filas de alta calidad de Komel consiste en un anillo exterior, cuatro anillos internos, cuatro rodillos y una jaula. El anillo exterior generalmente contiene cuatro cables, mientras que el anillo interno está conectado a los cables apropiados para formar un devanado. A menudo, hay anillos espaciadores entre los anillos adyacentes para proporcionar espacio libre y transferencia de carga. El propósito de la máquina es distribuir el material de manera uniforme, los rodillos no se frotaron y se frotaron entre sí, creando una operación suave. Los contenedores típicos consisten en tubos de metal sellados y tuberías rígidas. Los sistemas rígidos se usan típicamente para rodamientos de gran diámetro o altos de carga. Estos cables de cuatro filas tienen alta capacidad de carga, alta resistencia, aislamiento fuerte y buena estabilidad torsional. Se utiliza ampliamente en la industria del hierro y el acero, equipos mineros, plantas de cemento, molinos de papel y barcos grandes.

Parámetro (especificación)

Sufijos

· E: diseño reforzado, lo que generalmente significa que las dimensiones de los rodillos y las pistas de rodadura del rodamiento se incrementan para mejorar la capacidad de carga del rodamiento. Por ejemplo, en algunos escenarios de aplicación de carga pesada, el uso de rodamientos de rodillos cónicos reforzados puede soportar mejor cargas radiales y axiales grandes.

· J: El anillo interno está equipado con agujeros de aceite y ranuras de aceite para la lubricación. Este diseño facilita la inyección de aceite lubricante en el cojinete, asegurando una buena lubricación durante la operación de carga alta o pesada de carga y reduciendo la generación de desgaste y calor.

· JR: El anillo exterior está equipado con agujeros de aceite y ranuras de aceite, también con el objetivo de mejorar las condiciones de lubricación del rodamiento.

· N: El anillo exterior tiene una ranura para instalar un anillo de chasquido, lo que puede lograr una posición axial del rodamiento y evitar que el rodamiento se mueva axialmente en el eje.

· NR: El anillo exterior tiene una ranura y viene con un anillo de chasquido. En comparación con los rodamientos con solo una ranura, esta configuración es más amigable para el usuario. El posicionamiento axial se puede completar directamente después de instalar el anillo Snap.

· P2: el nivel más alto de precisión dimensional y precisión rotacional, adecuada para escenarios de aplicación con requisitos de precisión extremadamente altos, como los husillos de las máquinas herramientas de precisión.

· P4: una clase de alta precisión, con precisión solo solo a la clase P2. Se usa comúnmente en algunos equipos mecánicos de alta velocidad y alta precisión, como motores aerodinámicos y máquinas de molienda de alta velocidad.

· P5: una clase común de alta precisión, que puede cumplir con los requisitos de la mayoría de los equipos industriales con ciertos requisitos de precisión, como máquinas herramientas CNC y maquinaria textil.

· P6: la precisión es más baja que la clase P5 pero más alta que la clase normal (la clase normal se indica sin un sufijo). Se puede utilizar en maquinaria con requisitos generales de precisión, como maquinaria agrícola y máquinas herramientas generales.

· C1: el espacio libre es más pequeño que el espacio libre normal, adecuado para ocasiones que requieren alta precisión y baja vibración, como instrumentos de precisión y equipos ópticos.

· C2: el espacio libre es más pequeño que el espacio libre normal pero más grande que el de la clase C1. Se usa comúnmente en alguna maquinaria de precisión con ciertos requisitos para la autorización.

· C0: espacio libre normal, que es la clase de aclaramiento más utilizada y es adecuada para la mayoría de los equipos mecánicos en condiciones de trabajo generales.

· C3: el espacio libre es mayor que el espacio libre normal, comúnmente utilizado en condiciones de trabajo como alta temperatura, alta velocidad y carga pesada. En estos casos, la eliminación del rodamiento disminuirá debido a factores como la expansión térmica. Un espacio libre inicial más grande puede garantizar que el rodamiento todavía tenga un espacio libre adecuado durante la operación.

· C4: el espacio libre es mayor que el de la clase C3, adecuada para condiciones de trabajo especiales con temperatura más alta, mayor velocidad y carga más pesada.

· M: jaula de aleación de cobre sólido, que tiene buena resistencia, resistencia al desgaste y rendimiento de lubricación. Es adecuado para entornos de trabajo de alta velocidad, carga pesada y alta temperatura.

· T: La jaula de resina sintética, que es liviana, tiene bajo ruido y un buen rendimiento de auto -lubricación. Se usa comúnmente en escenarios de aplicación de alta velocidad y de bajo ruido, como herramientas eléctricas y electrodomésticos.

· TN: Glass - Fibra - Caza de nylon 66 reforzada, que tiene buena fuerza y ​​dureza y también tiene cierto rendimiento de auto -lubricación. Se usa ampliamente en muchas aplicaciones industriales comunes.

· W: materiales especiales, generalmente indicando que el rodamiento está hecho de acero especial u otros materiales para cumplir con condiciones de trabajo específicas, como resistencia a la corrosión y alta resistencia a la temperatura.

· G: Sometido a un tratamiento térmico especial, lo que mejora la dureza, la resistencia al desgaste del rodamiento y el rendimiento anti -fatiga. Es adecuado para aplicaciones en condiciones de trabajo duras y cargas pesadas.

Solicitud

Industria metalurgia de hierro y acero:Se usa ampliamente en los rollos de trabajo y los rollos de respaldo de los molinos de rodillos para soportar las enormes fuerzas de rodadura y las fuerzas axiales generadas durante el proceso de rodadura, asegurando el funcionamiento estable de los rollos y la precisión de la rodadura.

Maquinaria minera:Para los componentes de servicio pesado de equipos, como trituradores y molinos de bolas, los rodamientos de rodillos cónicos de cuatro filas pueden resistir los fuertes impactos y cargas generados durante la trituración y molienda de minerales, mejorando la confiabilidad y la vida útil del equipo.

Maquinaria de cemento: En los equipos de producción de cemento, como en los dispositivos de rodillos de soporte de los hornos rotativos, los rodamientos de rodillos cónicos de cuatro filas juegan un papel crucial en el soporte y la rotación, con el enorme peso del cuerpo del horno y las cargas complejas generadas durante la operación.

Maquinaria de fabricación de papel:En partes como los rollos de prensa y los rollos de bobinado de máquinas de papel, se requieren cojinetes para soportar presiones relativamente grandes y fuerzas axiales. Los rodamientos de rodillos cónicos de cuatro filas pueden cumplir con estos requisitos, asegurando la calidad de producción del papel y el funcionamiento normal del equipo.

Barcos grandes:En los sistemas de propulsión, los engranajes de dirección y otros equipos de barcos, se utilizan rodamientos de rodillos cónicos de cuatro filas para soportar y transmitir energía, con varias cargas durante la navegación del barco y garantizar la navegación segura de la nave.
