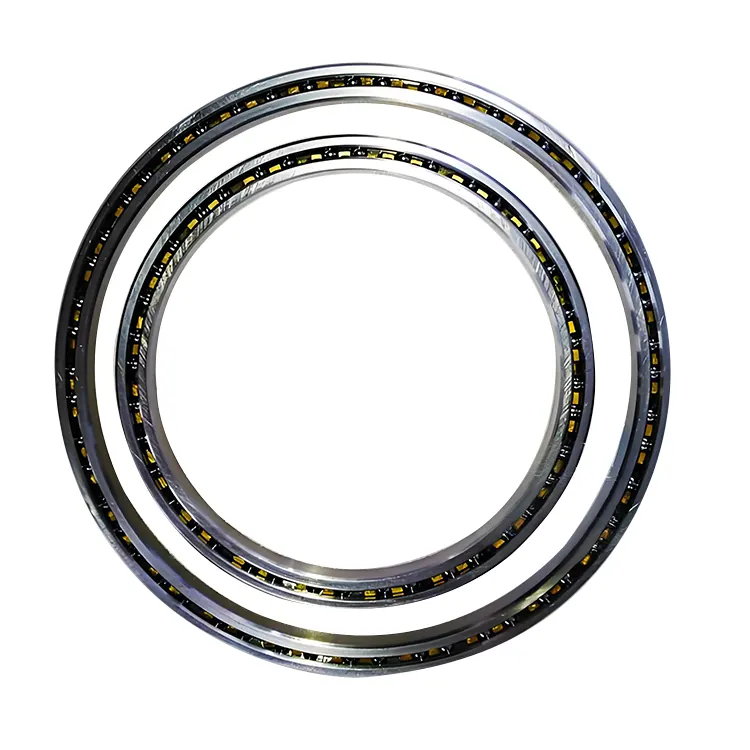

El cojinete de bolas de sección delgada de contacto de cuatro puntos producido por Komel son rodamientos de precisión. La sección transversal del rodamiento es principalmente cuadrada. En la misma serie, independientemente de los cambios en el diámetro del eje y el orificio del rodamiento, las dimensiones de la sección transversal permanecen sin cambios. Este diseño ayuda a mantener un rendimiento constante y la estabilidad estructural entre los rodamientos de diferentes especificaciones de tamaño.
El grosor entre los diámetros internos y externos es relativamente pequeño, generalmente menos del 10% del diámetro del rodamiento. Esto le da al rodamiento una sección transversal más pequeña y una dimensión axial, logrando la miniaturización y el peso ligero del producto, y haciéndolo adecuado para aplicaciones donde el espacio es limitado o donde el peso es un factor sensible.
Tanto las pistas de las carreras de los anillos internos y externos tienen la forma de las ranuras de arco puntiagudas, y en teoría, las bolas de acero tienen contacto de cuatro puntos con los anillos internos y externos. Este diseño permite que el rodamiento resistir cargas radiales, cargas axiales bidireccionales y momentos de volcado. Puede ser equivalente a dos rodamientos de bolas de contacto angular instalados de forma consecutiva, pero su ancho solo es equivalente al de un solo conjunto de rodamientos de bolas de contacto angular, ahorrando efectivamente el espacio de instalación.
Estos rodamientos se caracterizan por una alta capacidad de carga, alta precisión, baja fricción y liviana, y se aplican ampliamente en campos como robots industriales, dispositivos médicos, aeroespaciales, máquinas herramientas y optoelectrónica y óptica.
|
Serie KAA |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
|
|
|
Él. L1 |
Dia. L2 |
|
|||
|
Kaa10xl0 |
1.000 |
1.375 |
1.140 |
1.235 |
0.026 |
|
Kaa15xl0 |
1.500 |
1.875 |
1.640 |
1.735 |
0.039 |
|
La carga10xl0 |
1.750 |
2.125 |
1.890 |
1.985 |
0.045 |
|
Reries |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
||
|
Él. L1 |
Dia. L2 |
||||
|
KA020XP0 |
2.000 |
2.500 |
2.186 |
2.314 |
0.1 |
|
KA025XP0 |
2.500 |
3.000 |
2.686 |
2.814 |
0.13 |
|
KA030XP0 |
3.000 |
3.500 |
3.186 |
3.314 |
0.15 |
|
KA035XP0 |
3.500 |
4.000 |
3.686 |
3.814 |
0.18 |
|
KA040XP0 |
4.000 |
4.500 |
4.186 |
4.314 |
0.19 |
|
KA042XP0 |
4.250 |
4.750 |
4.436 |
4.564 |
0.2 |
|
KA045XP0 |
4.500 |
5.000 |
4.686 |
4.814 |
0.22 |
|
KA047XP0 |
4.750 |
5.250 |
4.936 |
5.064 |
0.23 |
|
KA050XP0 |
5.000 |
5.500 |
5.186 |
5.314 |
0.24 |
|
KA055XP0 |
5.500 |
6.000 |
5.686 |
5.814 |
0.25 |
|
KA060XP0 |
6.000 |
6.500 |
6.186 |
6.314 |
0.28 |
|
KA065XP0 |
6.500 |
7.000 |
6.686 |
6.814 |
0.3 |
|
KA070XP0 |
7.000 |
7.500 |
7.186 |
7.314 |
0.31 |
|
KA075XP0 |
7.500 |
8.000 |
7.686 |
7.814 |
0.34 |
|
KA080XP0 |
8.000 |
8.500 |
8.186 |
8.314 |
0.38 |
|
KA090XP0 |
9.000 |
9.500 |
9.186 |
9.314 |
0.44 |
|
KA100XP0 |
10.000 |
10.500 |
10.186 |
10.314 |
0.5 |
|
Ka110xp0 |
11.000 |
11.500 |
11.186 |
11.314 |
0.52 |
|
Ka120xp0 |
12.000 |
12.500 |
12.186 |
12.314 |
0.56 |
|
Serie KB |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
||
|
Él. L1 |
Dia. L2 |
||||
|
KB020XP0 |
2.000 |
2.625 |
2.231 |
2.393 |
0.16 |
|
KB025XP0 |
2.500 |
3.125 |
2.731 |
2.893 |
0.20 |
|
KB030XP0 |
3.000 |
3.625 |
3.231 |
3.393 |
0.24 |
|
KB035XP0 |
3.500 |
4.125 |
3.731 |
3.893 |
0.27 |
|
KB040XP0 |
4.000 |
4.625 |
4.231 |
4.393 |
0.30 |
|
KB042XP0 |
4.250 |
4.875 |
4.481 |
4.643 |
0.31 |
|
KB045XP0 |
4.500 |
5.125 |
4.731 |
4.893 |
0.33 |
|
KB047XP0 |
4.750 |
5.375 |
4.981 |
5.143 |
0.34 |
|
KB050XP0 |
5.000 |
5.625 |
5.231 |
5.393 |
0.38 |
|
KB055XP0 |
5.500 |
6.125 |
5.731 |
5.893 |
0.41 |
|
KB060XP0 |
6.000 |
6.625 |
6.231 |
6.393 |
0.44 |
|
KB065XP0 |
6.500 |
7.125 |
6.731 |
6.893 |
0.47 |
|
KB070XP0 |
7.000 |
7.625 |
7.231 |
7.393 |
0.5 |
|
KB075XP0 |
7.500 |
8.125 |
7.731 |
7.893 |
0.53 |
|
KB080XP0 |
8.000 |
8.625 |
8.231 |
8.393 |
0.57 |
|
KB090XP0 |
9.000 |
9.625 |
9.231 |
9.393 |
0.66 |
|
KB100XP0 |
10.000 |
10.625 |
10.231 |
10.393 |
0.73 |
|
KB110XP0 |
11.000 |
11.625 |
11.231 |
11.393 |
0.75 |
|
KB120XP0 |
12.000 |
12.625 |
12.231 |
12.393 |
0.83 |
|
KB140XP0 |
14.000 |
14.625 |
14.231 |
14.393 |
1.05 |
|
KB160XP0 |
16.000 |
16.625 |
16.231 |
16.393 |
1.20 |
|
KB180XP0 |
18.000 |
18.625 |
18.231 |
18.383 |
1.35 |
|
KB200XP0 |
20.000 |
20.625 |
20.231 |
20.393 |
1.5 |
|
Serie KC |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
||
|
Él. L1 |
Dia. L2 |
||||
|
KC040XP0 |
4.000 |
4.750 |
4.277 |
4.473 |
0.45 |
|
KC042XP0 |
4.250 |
5.000 |
4.527 |
4.723 |
0.47 |
|
KC045XP0 |
4.500 |
5.250 |
4.777 |
4.973 |
0.48 |
|
KC047XP0 |
4.750 |
5.500 |
5.027 |
5.223 |
0.5 |
|
KC050XP0 |
5.000 |
5.750 |
5.277 |
5.473 |
0.58 |
|
KC055XP0 |
5.500 |
6.250 |
5.777 |
5.973 |
0.59 |
|
KC060XP0 |
6.000 |
6.750 |
6.277 |
6.473 |
0.63 |
|
KC065XP0 |
6.500 |
7.250 |
6.777 |
6.973 |
0.68 |
|
KC070XP0 |
7.000 |
7.750 |
7.277 |
7.473 |
0.73 |
|
KC075XP0 |
7.500 |
8.250 |
7.777 |
7.973 |
0.78 |
|
KC080XP0 |
8.000 |
8.750 |
8.277 |
8.473 |
0.84 |
|
KC090XP0 |
9.000 |
975.000 |
9.277 |
9.473 |
0.94 |
|
KC100XP0 |
10.000 |
10.750 |
10.277 |
10.473 |
1.06 |
|
KC110XP0 |
11.000 |
11.750 |
11.277 |
11.473 |
1.16 |
|
KC120XP0 |
12.000 |
12.750 |
12.277 |
12.473 |
1.25 |
|
KC140XP0 |
14.000 |
14.750 |
14.277 |
14.473 |
1.52 |
|
KC160XP0 |
16.000 |
16.750 |
16.277 |
16.473 |
1.73 |
|
KC180XP0 |
18.000 |
18.750 |
18.277 |
18.473 |
1.94 |
|
KC200XP0 |
20.000 |
20.750 |
20.277 |
20.473 |
2.16 |
|
KC250XP0 |
25.000 |
25.750 |
25.277 |
25.473 |
2.69 |
|
KC300XP0 |
30.000 |
30.750 |
30.277 |
30.473 |
3.21 |
|
Serie KD |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
||
|
Él. L1 |
Dia. L2 |
||||
|
KD040XP0 |
4.000 |
5.000 |
4.370 |
4.630 |
0.78 |
|
KD042XP0 |
4.250 |
5.250 |
4.620 |
4.880 |
0.83 |
|
KD045XP0 |
4.500 |
5.500 |
4.870 |
5.130 |
0.88 |
|
KD047XP0 |
4.750 |
5.750 |
5.120 |
5.380 |
0.94 |
|
KD050XP0 |
5.000 |
6.000 |
5.370 |
5.630 |
1.00 |
|
KD055XP0 |
5.500 |
6.500 |
5.870 |
6.130 |
1.06 |
|
KD060XP0 |
6.000 |
7.000 |
6.370 |
6.630 |
1.16 |
|
KD065XP0 |
6.500 |
7.500 |
6.870 |
7.130 |
1.22 |
|
KD070XP0 |
7.000 |
8.000 |
7.370 |
7.630 |
1.31 |
|
KD075XP0 |
7.500 |
9.000 |
7.870 |
8.130 |
1.41 |
|
KD080XP0 |
8.000 |
9.000 |
8.370 |
8.630 |
1.53 |
|
KD090XP0 |
9.000 |
10.000 |
9.370 |
9.630 |
1.72 |
|
KD100XP0 |
10.000 |
11.000 |
10.370 |
10.630 |
1.88 |
|
KD110XP0 |
11.000 |
12.000 |
11.370 |
11.630 |
2.06 |
|
KD120XP0 |
12.000 |
13.000 |
12.370 |
12.630 |
2.25 |
|
KD140XP0 |
14.000 |
15.000 |
14.370 |
14.630 |
2.73 |
|
KD160XP0 |
16.000 |
17.000 |
16.370 |
16.630 |
3.10 |
|
KD180XP0 |
18.000 |
19.000 |
18.370 |
18.630 |
3.48 |
|
KD200XP0 |
20.000 |
21.000 |
20.370 |
20.630 |
3.85 |
|
KD250XP0 |
25.000 |
26.000 |
25.370 |
25.630 |
4.79 |
|
KD300XP0 |
30.000 |
31.000 |
30.370 |
30.360 |
5.73 |
|
Serie KF |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
||
|
Él. L1 |
Dia. L2 |
||||
|
KF040XP0 |
4.000 |
5.500 |
4.555 |
4.945 |
1.90 |
|
KF042XP0 |
4.250 |
5.750 |
4.805 |
5.195 |
2.00 |
|
KF045XP0 |
4.500 |
6.000 |
5.055 |
5.445 |
2.10 |
|
KF047XP0 |
4.750 |
6.250 |
5.305 |
5.695 |
2.20 |
|
KF050XP0 |
5.000 |
6.500 |
5.555 |
5.945 |
2.30 |
|
KF055XP0 |
5.500 |
7.000 |
6.055 |
6.445 |
2.50 |
|
KF060XP0 |
6.000 |
7.500 |
6.555 |
6.945 |
2.70 |
|
KF065XP0 |
6.500 |
8.000 |
7.055 |
7.445 |
2,9 |
|
KF070XP0 |
7.000 |
8.500 |
7.555 |
7.945 |
3.20 |
|
KF075XP0 |
7.500 |
9.000 |
8.055 |
8.445 |
3.40 |
|
KF080XP0 |
8.000 |
9.500 |
8.555 |
8.945 |
3.50 |
|
KF090XP0 |
9.000 |
10.500 |
9.555 |
9.945 |
3.90 |
|
KF100XP0 |
10.000 |
11.500 |
10.555 |
10.945 |
4.30 |
|
KF110XP0 |
11.000 |
12.500 |
11.555 |
11.945 |
4.80 |
|
KF120XP0 |
12.000 |
13.500 |
12.555 |
12.945 |
5.20 |
|
KF140XP0 |
14.000 |
15.500 |
14.555 |
14.945 |
6.00 |
|
KF160XP0 |
16.000 |
17.500 |
16.555 |
16.945 |
7.10 |
|
KF180XP0 |
18.000 |
19.500 |
18.555 |
18.945 |
7.90 |
|
KF200XP0 |
20.000 |
21.500 |
20.555 |
20.945 |
8.90 |
|
KF250XP0 |
25.000 |
26.500 |
25.555 |
25.945 |
10.90 |
|
KF300XP0 |
30.000 |
31.500 |
30.555 |
30.945 |
13.00 |
|
KF350XP0 |
35.000 |
36.500 |
35.555 |
35.945 |
15.10 |
|
KF400XP0 |
40.000 |
41.500 |
40.555 |
40.945 |
17.20 |
|
Serie de kg |
|||||
|
Número de rodamiento de Kaydon |
Dimensiones en pulgadas |
|
|||
|
Peso |
|||||
|
en |
|||||
|
Libras |
|||||
|
Aburrir |
Diámetro exterior |
Tierra |
Tierra |
||
|
Él. L1 |
Dia. L2 |
||||
|
KG040XP0 |
4.000 |
6.000 |
4.742 |
5.258 |
3.60 |
|
KG042XP0 |
4.250 |
6.250 |
4.992 |
5.508 |
3.80 |
|
KG04XP0 |
4.500 |
6.500 |
5.242 |
5.758 |
4.00 |
|
KG04XP0 |
4.750 |
6.750 |
5.492 |
6.008 |
4.10 |
|
KG050XP0 |
5.000 |
7.000 |
5.742 |
6.258 |
4.30 |
|
KG055XP0 |
5.500 0 |
7.500 |
6.242 |
6.758 |
4.70 |
|
KG060XP0 |
6.000 |
8.000 |
6.742 |
7.258 |
5.10 |
|
KG065XP0 |
6.500 |
8.500 |
7.242 |
7.758 |
5.40 |
|
KG070XP0 |
7.000 |
9.000 |
7.742 |
8.258 |
5.80 |
|
KG075XP0 |
7.500 |
9.500 |
8.242 |
8.758 |
6.10 |
|
KG080XP0 |
8.000 |
10.000 |
8.742 |
9.258 |
6.50 |
|
KG090XP0 |
9.000 |
11.000 |
9.742 |
10.258 |
7.20 |
|
KG100XP0 |
10.000 |
12.000 |
10.742 |
11.258 |
7.90 |
|
KG110XP0 |
11.000 |
13.000 |
11.742 |
12.258 |
8.60 |
|
KG120XP0 |
12.000 |
14.000 |
12.742 |
13.258 |
9.30 |
|
KG140XP0 |
14.000 |
16.000 |
14.742 |
15.258 |
10.80 |
|
KG160XP0 |
16.000 |
18.000 |
16.742 |
17.258 |
12.30 |
|
KG180XP0 |
18.000 |
20.000 |
18.742 |
19.258 |
13.70 |
|
KG200XP0 |
20.000 |
22.000 |
20.742 |
21.258 |
15.80 |
|
KG250XP0 |
25.000 |
27.000 |
25.742 |
26.258 |
19.50 |
|
KG300XP0 |
30.000 |
32.000 |
30.742 |
31.258 |
23.30 |
|
KG350XP0 |
35.000 |
37.000 |
35.742 |
36.258 |
27.10 |
|
KG400XP0 |
40.000 |
42.000 |
40.742 |
41.258 |
30.80 |
Robots industriales:Comúnmente utilizado en las partes conjuntas de los robots, como la cintura, el codo y la muñeca. Proporcionan un movimiento rotacional preciso para los robots, cumplen con los requisitos de operación rápida y precisa. Al mismo tiempo, reducen el peso de los robots, mejorando su flexibilidad y eficiencia de movimiento.
Dispositivos médicos:Por ejemplo, en el marco giratorio de los escáneres CT y las partes articulares de los robots quirúrgicos. Sus características de alta precisión, baja vibración y bajo ruido pueden cumplir con los requisitos estrictos de los dispositivos médicos para el movimiento preciso y la operación estable, asegurando la precisión y la seguridad del diagnóstico médico y las operaciones quirúrgicas.
Aeroespacial:Desempeña un papel en los motores aerodinámicos de aeronaves, el equipo a bordo y varios equipos de carga útil de satélites. Ayuda a reducir el peso total de la aeronave y, al mismo tiempo, cumple con los requisitos de alta fiabilidad y larga vida útil de los rodamientos en el entorno espacial.
Campo de máquinas herramienta:Se puede aplicar al sistema de husillos de las máquinas herramientas, con cargas radiales y axiales durante la rotación de alta velocidad, asegurando la precisión del mecanizado y la calidad de la superficie, y mejorando la eficiencia de corte y la estabilidad de las máquinas herramientas.
Instrumentos optoelectrónicos y ópticos:Utilizado en los mecanismos de enfoque y zoom de lentes en instrumentos ópticos como telescopios astronómicos y microscopios, así como los componentes giratorios de los equipos de medición láser. Ayuda a garantizar la alineación precisa y el funcionamiento estable de los componentes ópticos, y mejora la precisión de la medición y la calidad de las imágenes de los instrumentos
DIRECCIÓN
Parque Industrial Yaohai, Distrito de alta tecnología de Xinzhan, Hefei, China
Teléfono
Correo electrónico
