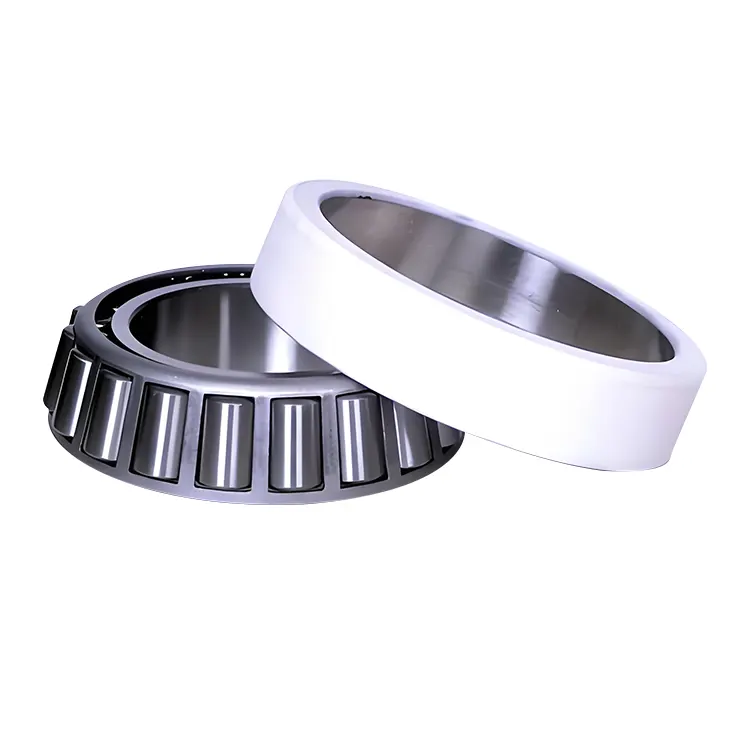

Rodamiento de rodillos con aislamiento eléctrico

Los rodamientos de rodillos de cónicos eléctricos de alta calidad de China fabricados por Komel incluyen un anillo interno, un anillo exterior, un eje hueco y una carcasa. Las diferencias en el aislamiento eléctrico dan como resultado diferencias en el diseño o en el uso de materiales. El método más común es aplicar una capa de aislamiento interior o exterior, como una capa de cerámica, capa de resina epoxi, etc. mi. La capa protectora suele ser delgada pero tiene buenas propiedades de aislamiento. También implica el uso de disipadores de calor hechos de disipadores de calor, aislando eléctricamente las partes móviles de los anillos internos y externos, evitando la corriente eléctrica.

Los tubos internos, los tubos externos y los andamios generalmente están hechos de materiales metálicos de alta calidad, como el alambre de acero inoxidable aislado eléctrico (por ejemplo, GCR15), y a través de procesos de tratamiento térmico apropiados, se pueden cumplir los requisitos de buena resistencia, rigidez y capacidad de carga de los tubos. Los materiales de calentamiento más utilizados son los materiales cerámicos como el óxido de aluminio, que tienen alta resistencia al desgaste, excelentes propiedades térmicas y pueden mantener un buen rendimiento térmico durante la operación del rodamiento. Se pueden hacer materiales de aislamiento de plástico aislante como politetrafluoroetileno, que tiene un buen aislamiento eléctrico y baja resistencia a la corrosión.

Los rodamientos de rodillos de cónicos aislados eléctricos tienen un buen rendimiento de aislamiento eléctrico, alta carga, alta confiabilidad, etc. e. Características, y se utilizan ampliamente en aplicaciones industriales como motores industriales, centrales eléctricas, maquinaria minera y equipos petroquímicos.

Parámetro (especificación)

Sufijos

Relacionado con el diseño interno

· El sufijo de rodamiento "VL2071" indica que este rodamiento es un rodamiento aislado del anillo interno. Las superficies externas de sus anillos internos y externos están provistas de un recubrimiento aislante de óxido de aluminio, que pertenece al recubrimiento estándar.

· El sufijo de rodamiento "VL0241" indica que este rodamiento es un rodamiento aislado del anillo exterior. La superficie externa de su anillo exterior está recubierta con un recubrimiento de óxido de aluminio, que pertenece al recubrimiento estándar, y la capacidad de aislamiento es tan alta como 1000 V DC

Relacionado con la clase de tolerancia

· P0: clase de tolerancia normal. Esta es la clase de tolerancia más común, adecuada para la mayoría de las aplicaciones industriales generales.

· P6: una clase de tolerancia más estricta que P0. Es aplicable a situaciones en las que se requiere un cierto nivel de precisión rotacional, como los ejes de alimentación de las máquinas herramientas.

· P5: mayor precisión que P6. Se usa comúnmente en los ejes principales de máquinas herramientas de alta precisión, equipos aeroespaciales y otros campos con requisitos de precisión extremadamente altos.

Relacionado con la autorización

· C1: más pequeño que el espacio libre normal. Es adecuado para situaciones en las que se requiere un control estricto de los desplazamientos axiales y radiales, como los ejes principales de las máquinas herramientas de precisión.

· C2: el espacio libre es más pequeño que el espacio libre normal pero mayor que C1. Se usa cuando se necesita un cierto nivel de control de autorización pero no tan estricto.

· CN: espacio libre normal. Es la clase de autorización más utilizada, adecuada para la mayoría de las aplicaciones industriales generales.

· C3: el espacio libre es mayor que el espacio libre normal. A menudo se usa en entornos de alta temperatura o cuando el ajuste de interferencia entre el eje y la carcasa del rodamiento es relativamente grande, para compensar la disminución de la eliminación causada por los cambios de temperatura o el ajuste.

· C4: el espacio libre es más grande que C3. Es adecuado para entornos de temperatura más alta o ajustes de interferencia más grandes.

· C5: la mayor autorización. Generalmente se usa en condiciones de trabajo especiales con alta temperatura, alta velocidad o grandes ajustes de interferencia.

Solicitud

Motores industriales:Especialmente en motores grandes de alto voltaje y motores de frecuencia variable, es probable que se generen corrientes del eje durante la operación. Los rodamientos de rodillos cónicos aislados eléctricamente pueden proteger los cojinetes del motor, mejorando la confiabilidad y la vida útil de los motores.

Generación de energía eólica:Ampliamente utilizados en las cajas de cambios, los sistemas de guiñada y los sistemas de control de tono de los conjuntos de generadores de turbinas eólicas, pueden evitar que los rodamientos se dañen por las corrientes generadas debido a ataques de rayos, desequilibrios del sistema eléctrico, etc., asegurando el funcionamiento normal de los equipos de generación de energía eólica.

Maquinaria minera:Por ejemplo, en los ejes de transmisión de equipos, como trituradoras y molinos de bolas, el entorno de trabajo es duro y puede haber interferencia eléctrica. Los rodamientos de rodillos cónicos aislados eléctricamente pueden lidiar de manera efectiva con estas situaciones y garantizar la operación confiable del equipo.

Equipo petroquímico:En equipos como compresores y bombas, pueden evitar fallas de rodamiento causadas por problemas actuales y cumplir con los requisitos de la industria petroquímica para la estabilidad y la seguridad del equipo.

Precauciones para la instalación y mantenimiento

Instalación:Durante el proceso de instalación, se debe prestar especial atención para evitar daños al recubrimiento aislante o componentes aislantes. Asegúrese de que la precisión de la instalación y funcionen de acuerdo con el proceso de instalación correcto para evitar el impacto en el rendimiento aislante y el funcionamiento normal de los rodamientos debido a una instalación incorrecta.

Mantenimiento:Verifique regularmente el rendimiento aislante de los rodamientos para garantizar que no haya problemas como el daño o el envejecimiento de la capa aislante. Al mismo tiempo, verifique las condiciones de lubricación y sellado de los rodamientos para garantizar una buena lubricación y estados de sellado, para extender la vida útil de los rodamientos.
